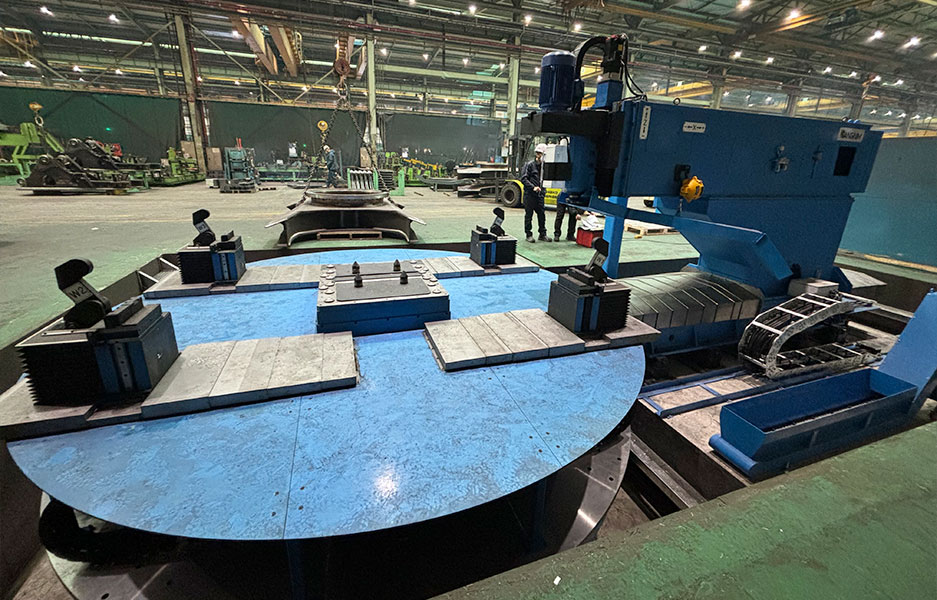

• 铣床 Face Milling with auto Alignment

    为了实现普通设备无法达到的所需生产率和质量,SANGNIM开发并供应用于特定用途的专用设备或设施。

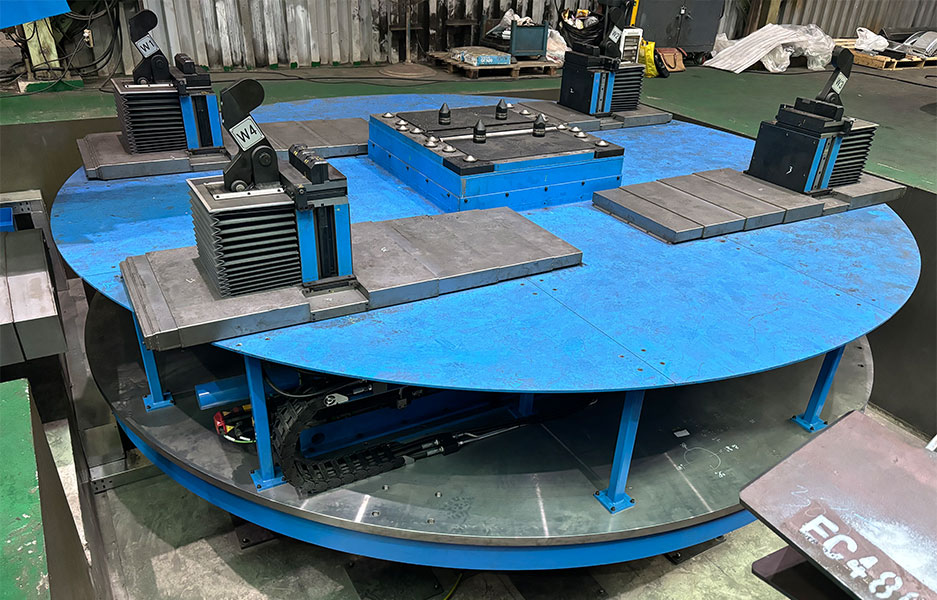

    通过伺服控制分别控制工作台上的四个W轴,对大型复杂工件的制造误差进行自我补偿,以达到所需的加工精度。这可以大大减少生产时间,工艺和成本。
Items Specification
Machine size (mm)L×W×H 5,600 × 10,500 × 2,600
Machine weight (ton) 15

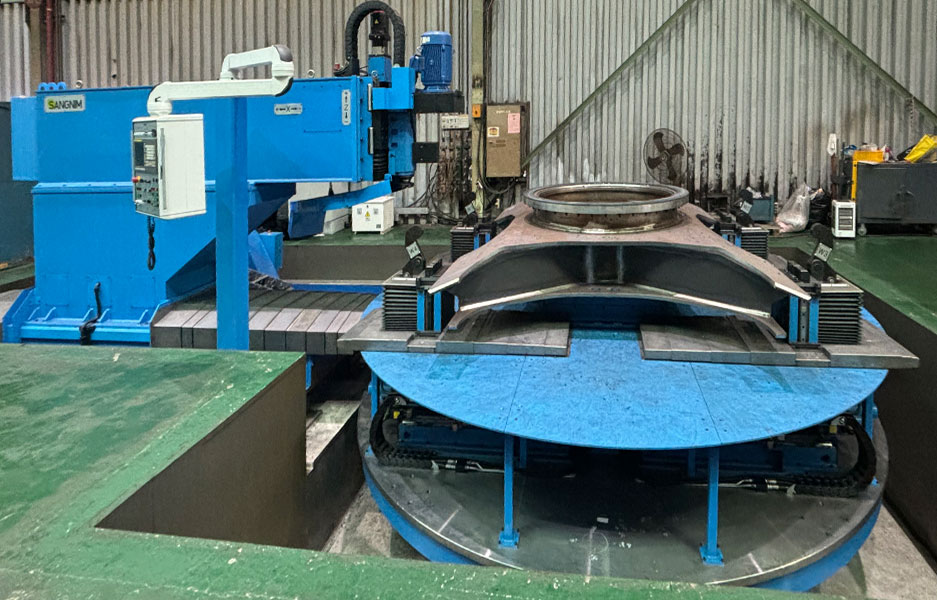

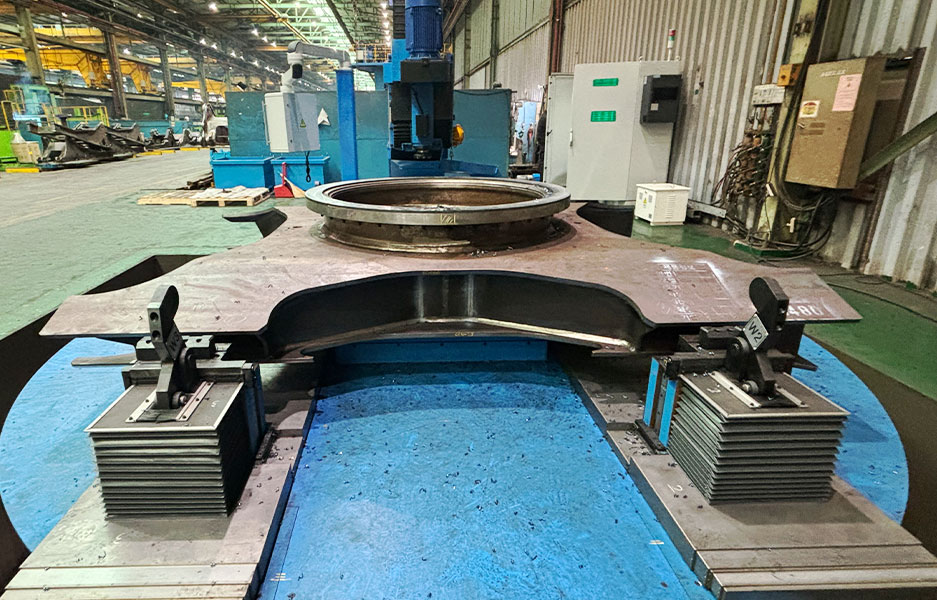

Workpiece 挖掘机中心架
Main spindle Number of spindle 1 set
Spindle rotating speed (rpm) Normal : 100 – max. 696
Stroke X-axis (mm) 1,650
Y-axis (mm) 750
Z-axis (mm) 350
Rotary table (°) 360
W-axis (mm) 360
Rapid travers X-axis (mm/min) 6,000
Z-axis (mm/min) 360
Rotary table (rpm) 0~3
CNC system Control system FANUC Oi-T
Input system LCD conversation input
Total Power 220/440v, 60Hz, 3PH 40 Kw
