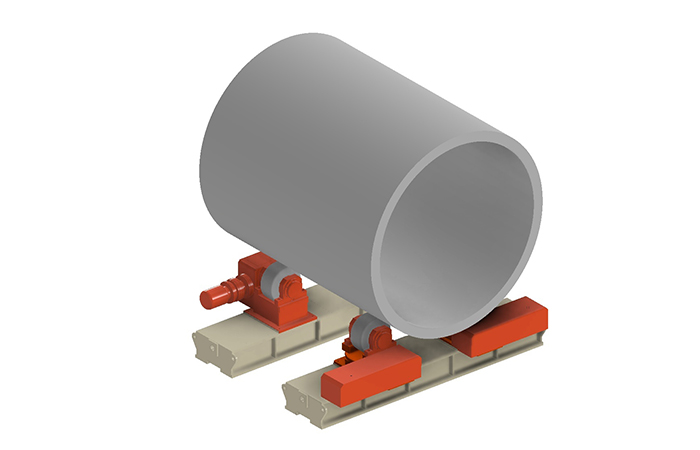

Anti Drift Turning Roller
INTRODUCTION

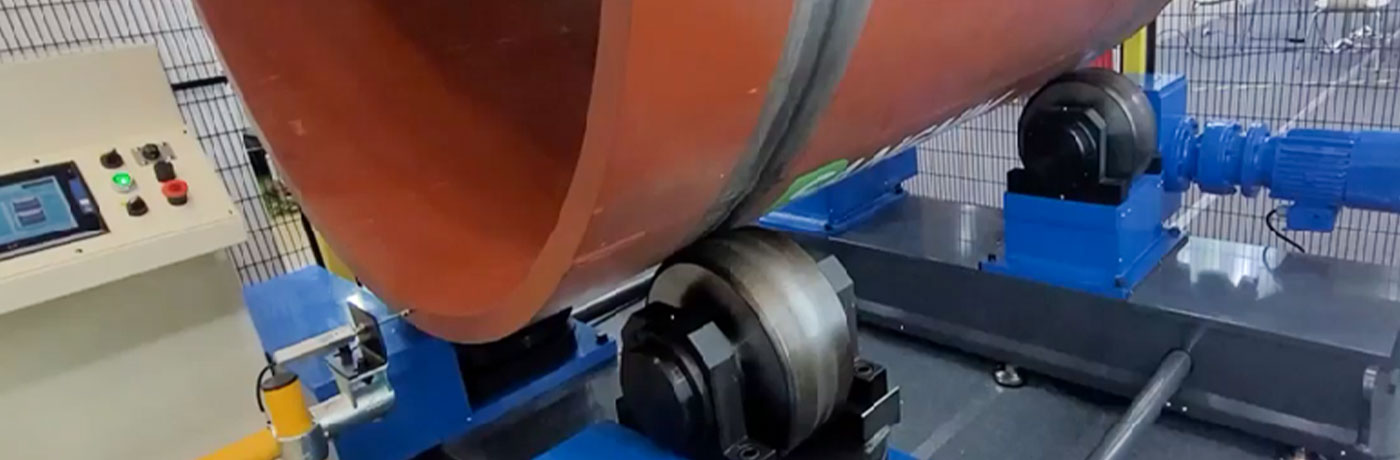

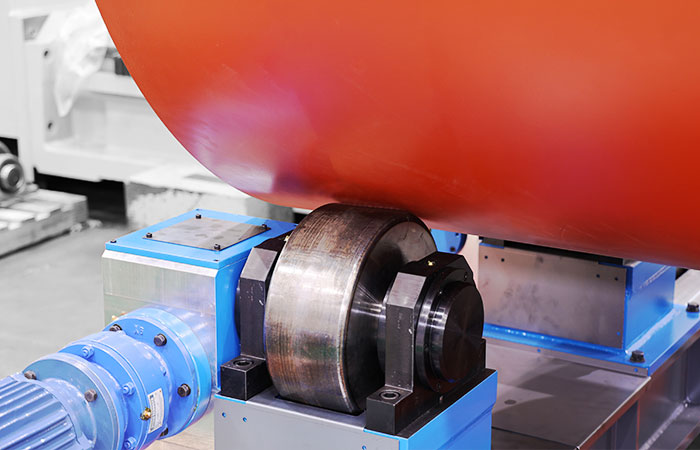

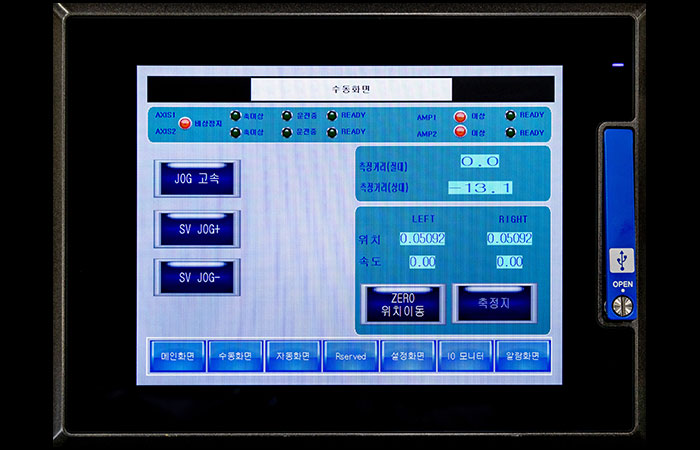

由于管状工件不可能是100%圆形，车削辊不可能是100%水平，因此工件在车削辊上旋转时会横向移动。SANGNIM MSP Co.,Ltd.的防漂移翻转滚轮系统检测到工件向一侧偏离时，传感器接收到信号，并通过PLC自动控制，伺服电机操作滚轮将工件返回到原始位置，来防止漂移。
| 型号 | Capacity |
|---|---|
| SM-TRA50 | 50 ton |
| SM-TRA100 | 100 ton |
| SM-TRA200 | 200 ton |
| SM-TRA500 | 500 ton |
| SM-TRA800 | 800 ton |
| SM-TRA1000 | 1,000 ton |
| Items | Specification |
|---|---|
| 构成 | 1 × Drive Turning Roller |
| 1 × Anti Drift Turning Roller | |
| Sensor unit | |
| 应用领域 | 风力发电用 Monopile / Pinpile |
| 制作压力容器 | |
| Small Modular Reactor (SMR) 制作 | |
| 特点 | 无论旋转方向如何，都可以控制管道漂移的方向 |
| 调整电平以防止漂移 | |
| 通过执行防漂移功能，在不倾斜管道或干扰管道中心线的情况下，优化焊接工作。 | |
| 体积 | 10 ~ 1,000 tons per unit (20 ~ 2,000 tons per set) |
| 直径范围 (mm) | 1,000 ~ 15,000 |
| Anti Drift Control 范围 (mm) | ±2 |

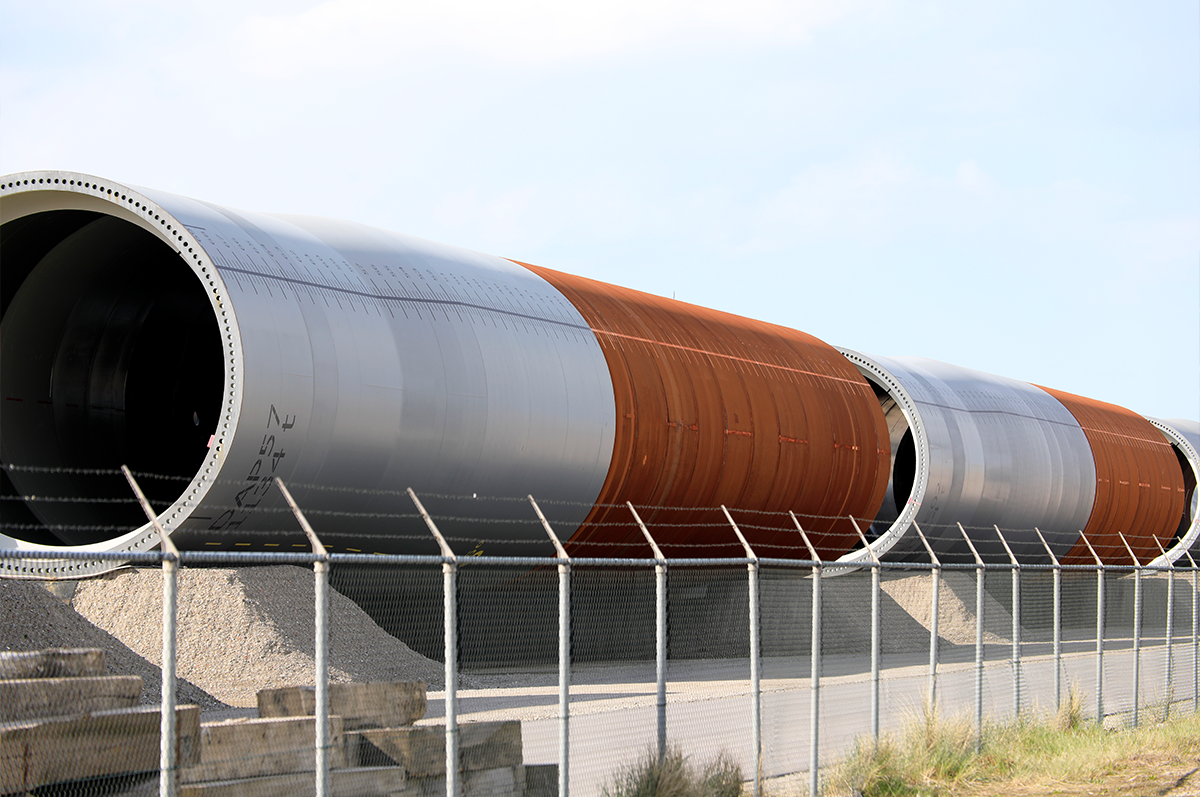

- 大型管状结构（单桩、压力容器等）成品总长度超过100m，通过连续焊接单元罐增加长度。
- 在罐连接的加工和焊接过程中旋转材料时会发生自然轴向移动。
- 这种轴向移动量较大，是焊接缺陷的致命因素。
- 通过如下控制轴向移动量来提高加工性和焊接性。
