전용 가공기

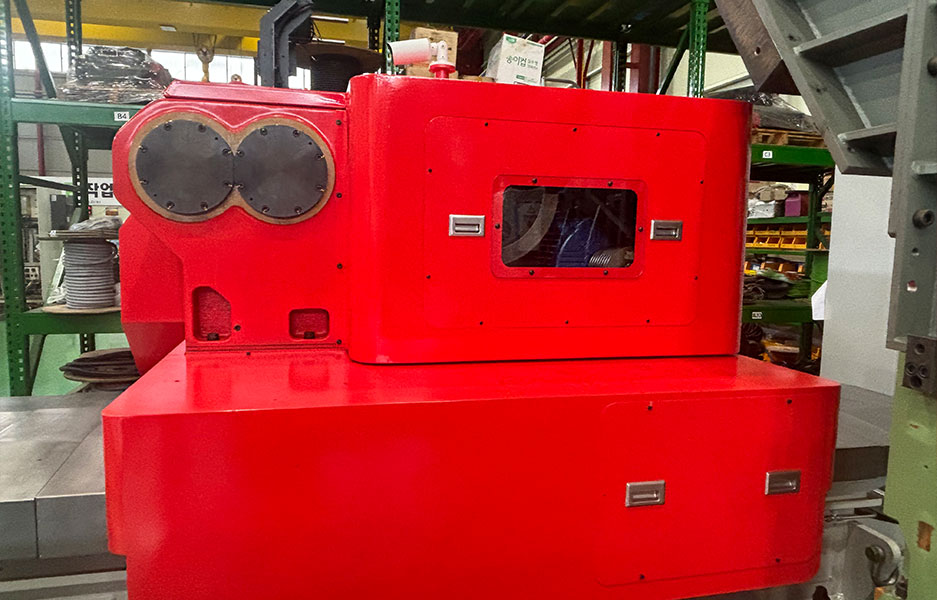

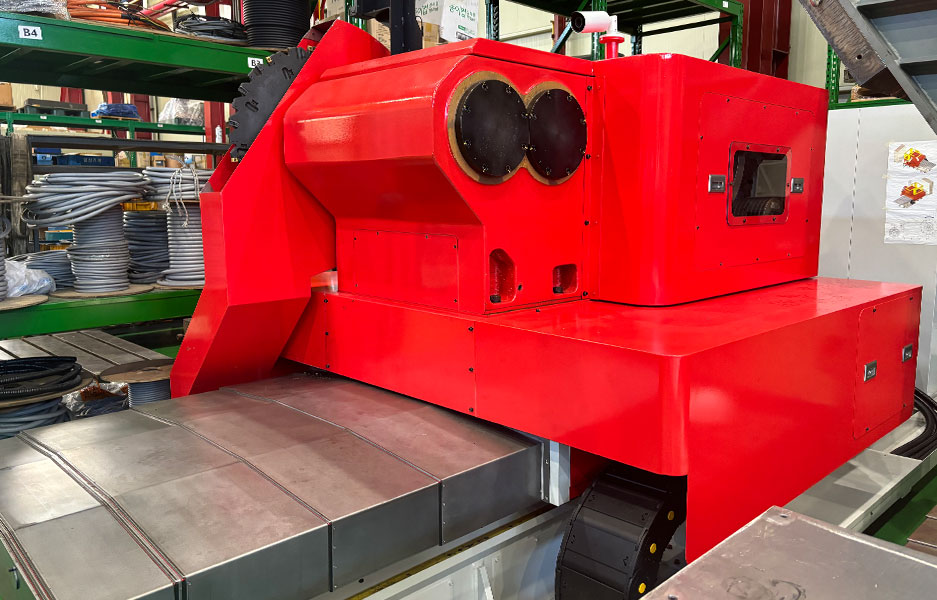

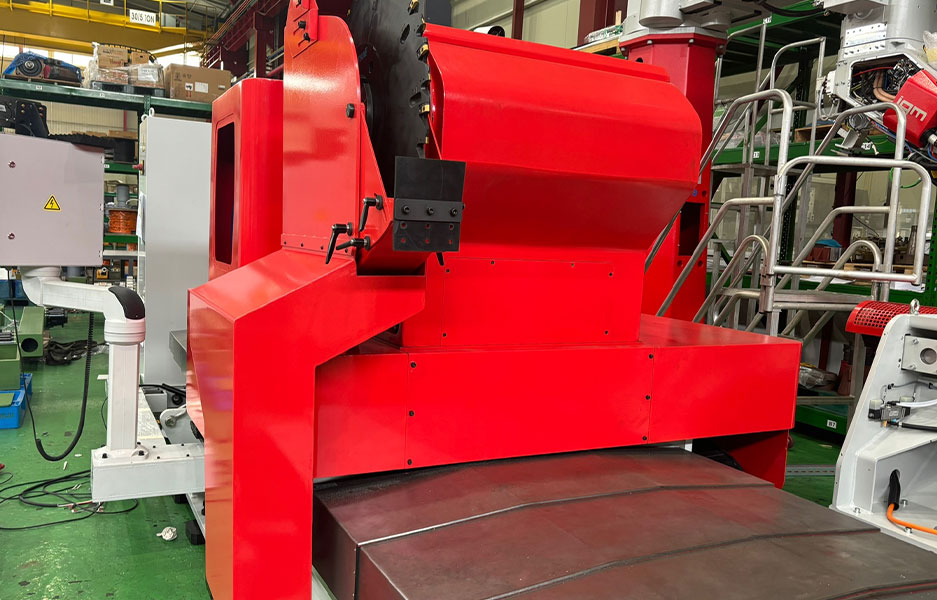

  • Seam Milling Machines Circumferential(C-seam) and Longitudinal (L-seam)

    기존에는 작업자가 가우징 방식으로 관 연결부의 개선 작업을 시행하였으나 이는 작업시간 과다, 품질 저하, 높은 위험성, 개선 형상이 과다하게 커지는 문제가 발생합니다.
    (주)상림엠에스피에서 자체 개발한 자동 SEAM Tracking 가능한 심 밀링 머신은 기존에 발생하는 문제를 개선하여 고품질 용접 심을 구현할 수 있습니다.
Items Specification
Machine size (mm)L×W×H 5,600 × 10,500 × 2,600
Machine weight (ton) 15
Workpiece EC380/EC550, HX200/HX300
VDK14/VDK22, DX80
Main spindle Number of spindle 1 set
Spindle rotating speed (rpm) Normal : 100 - max. 696
Stroke X-axis (mm) 1,650
Y-axis (mm) 750
Z-axis (mm) 350
Rotary table (°) 360
W-axis (mm) 360
Rapid travers X-axis (mm/min) 6,000
Z-axis (mm/min) 360
Rotary table (rpm) 0 ~ 3

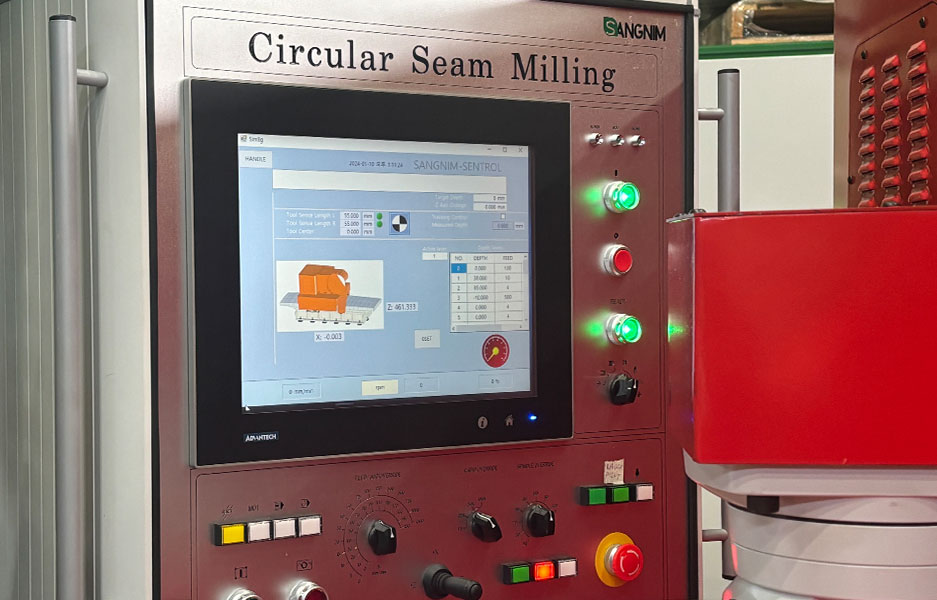

CNC system Control system PC-NC
Input system LCD conversation input
Total power 220/440v, 60Hz, 3PH 40
