전용 가공기

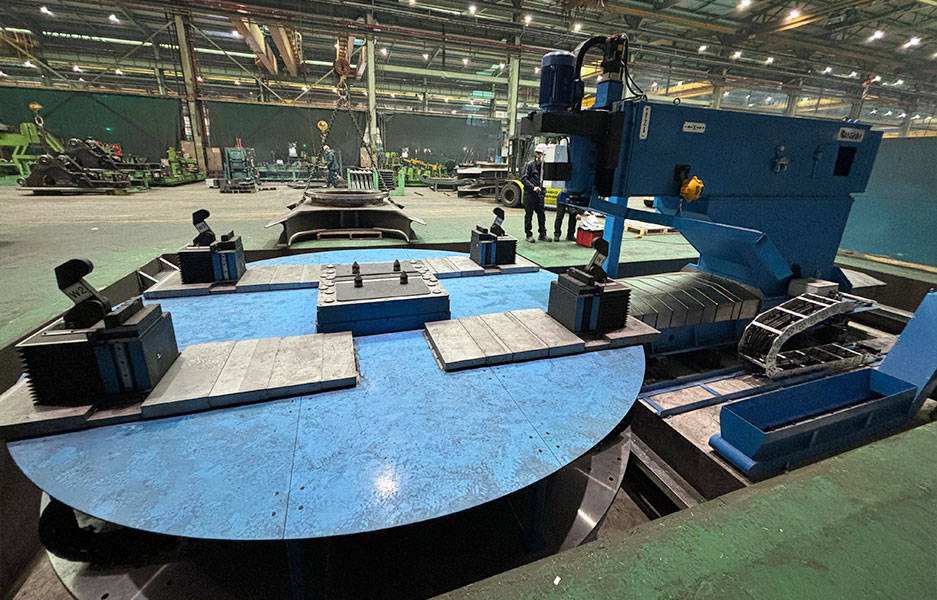

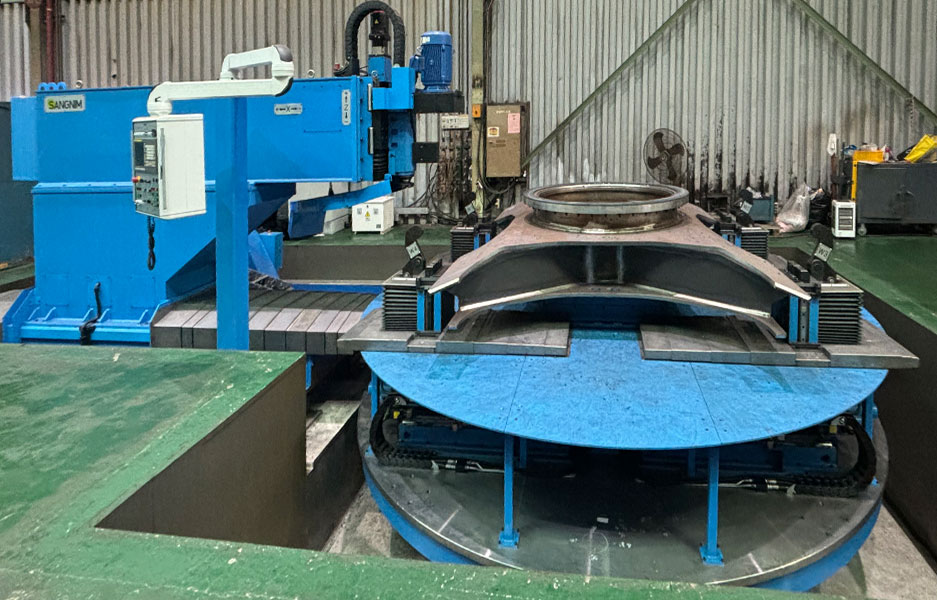

  • 면삭기 Face Milling with auto Alignment

    일반적인 범용 장비로는 얻을 수 없는 필요한 생산성과 품질을 구현하기 위하여, 상림은 특정한 목적을 위한 전용 장비나 설비를 자체적으로 개발하여 공급하고 있습니다.

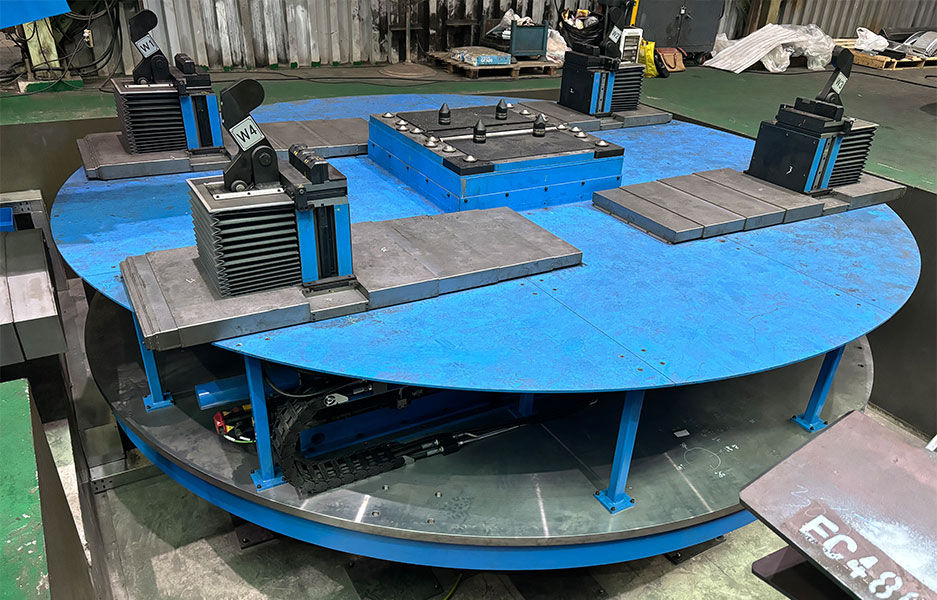

    서보 제어를 통해 테이블 상의 W축 4 개를 각각 컨트롤하여, 대형 복잡한 형상의 workpiece의 제작 오차를 자체 보상하여 필요한 가공 정도를 이끌어 냅니다. 이는 생산 시간, 공정, 비용을 획기적으로 절감할 수 있습니다.
Items Specification
Machine size (mm)L×W×H 5,600 × 10,500 × 2,600
Machine weight (ton) 15

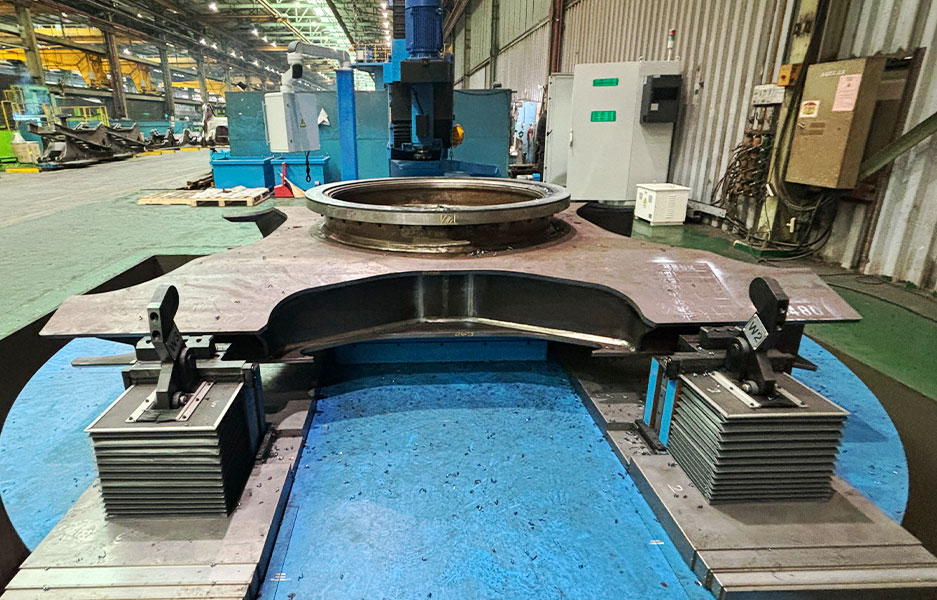

Workpiece 굴삭기 센터 프레임
Main spindle Number of spindle 1 set
Spindle rotating speed (rpm) Normal : 100 – max. 696
Stroke X-axis (mm) 1,650
Y-axis (mm) 750
Z-axis (mm) 350
Rotary table (°) 360
W-axis (mm) 360
Rapid travers X-axis (mm/min) 6,000
Z-axis (mm/min) 360
Rotary table (rpm) 0~3

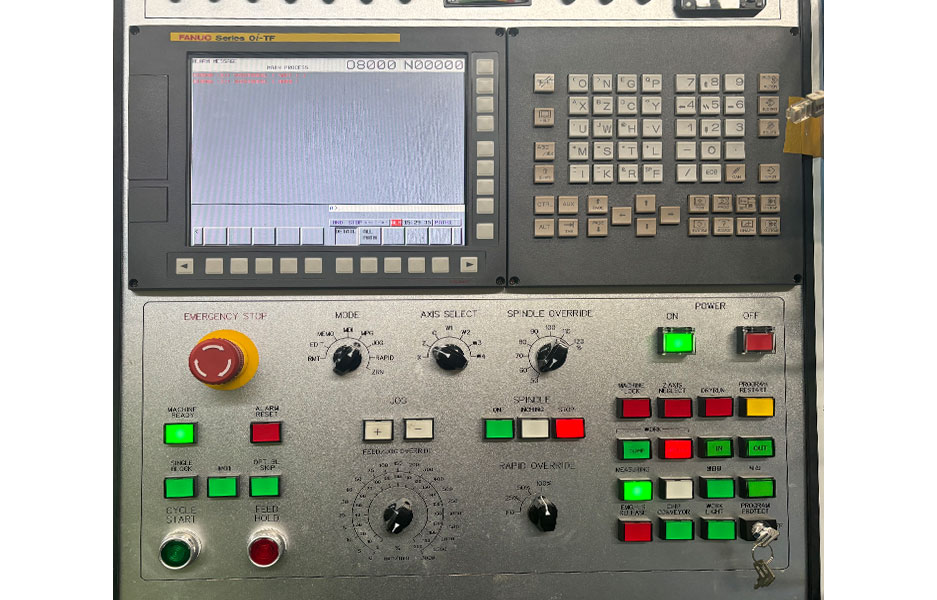

CNC system Control system FANUC Oi-T
Input system LCD conversation input
Total Power 220/440v, 60Hz, 3PH 40 Kw
