Anti Drift Turning Roller
INTRODUCTION

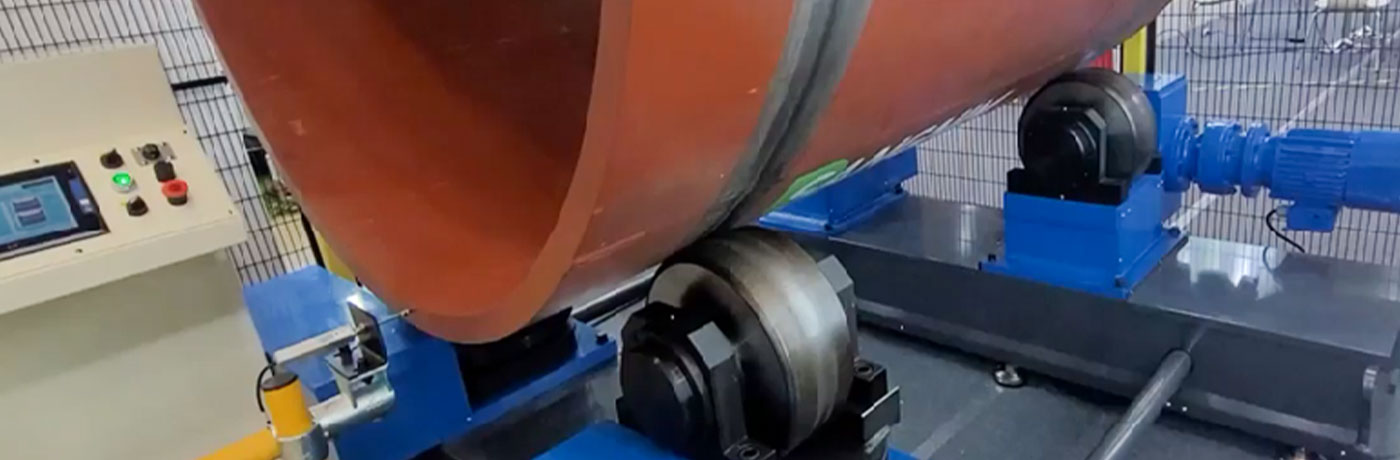

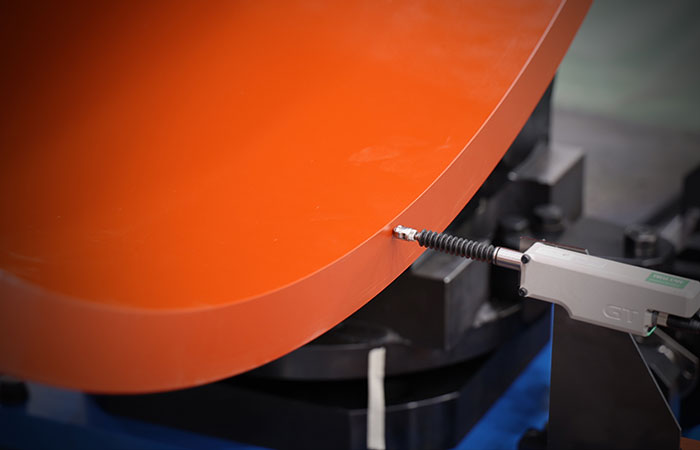

파이프형 공작물이 100% 원형이거나, 터닝 롤이 100% 수평을 맞추는 것은 불가능하므로 공작물은 터닝 롤에서 회전할 때 측면으로 이동합니다. (주)상림엠에스피의 Anti Drift Turning Roller 시스템은 공작물이 측면으로 이탈하면 센서가 신호를 수신하고 PLC 자동 제어를 통해 서보 모터가 롤러를 조작하여 공작물을 원래 위치로 되돌려 드리프트를 방지합니다.
| 모델 | Capacity |
|---|---|
| SM-TRA50 | 50 ton |
| SM-TRA100 | 100 ton |
| SM-TRA200 | 200 ton |
| SM-TRA500 | 500 ton |
| SM-TRA800 | 800 ton |
| SM-TRA1000 | 1,000 ton |
| Items | Specification |
|---|---|

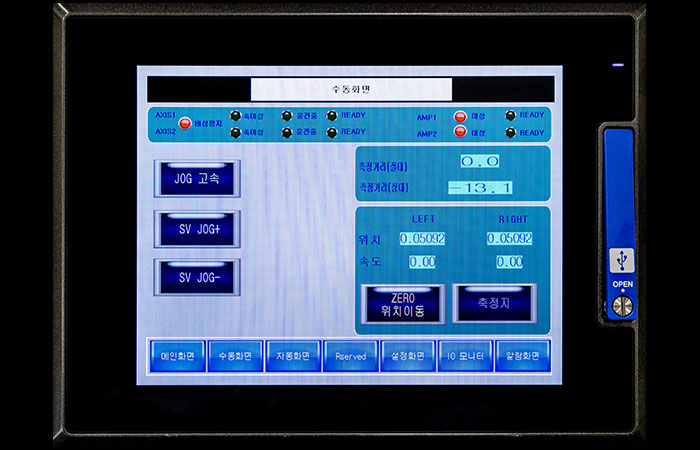

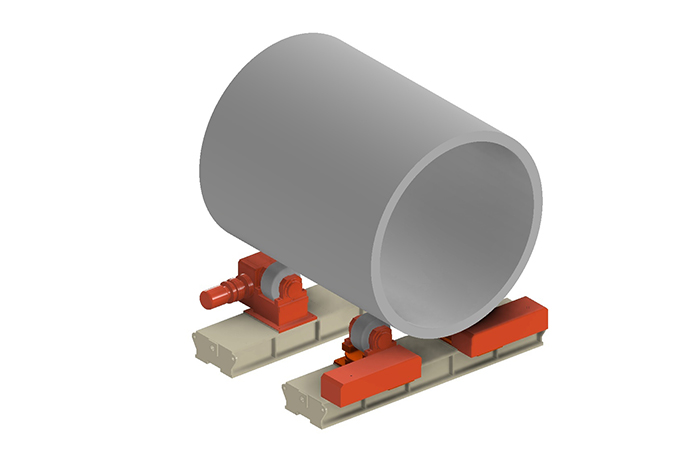

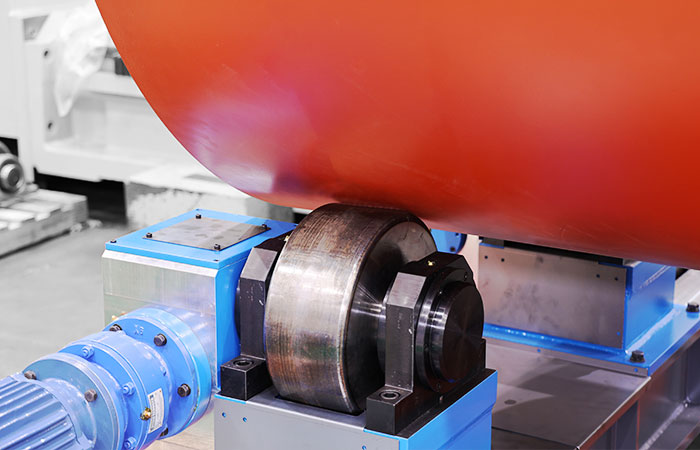

| 구 성 | 1 × Drive Turning Roller |
| 1 × Anti Drift Turning Roller | |
| Sensor unit | |
| 적용 범위 | 풍력발전용 Monopile / Pinpile |
| 압력용기 제작 | |
| Small Modular Reactor (SMR) 제작 | |
| 특 징 | 회전 방향에 상관없이 파이프의 drift의 표류 방향을 제어 |
| 드리프트를 방지하기 위해 레벨을 조정 | |
| 파이프가 기울어지거나 파이프 중심선을 흐트러뜨리지 않고 드리프트 방지 기능을 수행하여 용접 작업에 최적화 | |
| 용 량 | 10 ~ 1,000 tons per unit (20 ~ 2,000 tons per set) |
| 직경 범위 (mm) | 1,000 ~ 15,000 |
| Anti Drift Control 범위 (mm) | ±2 |

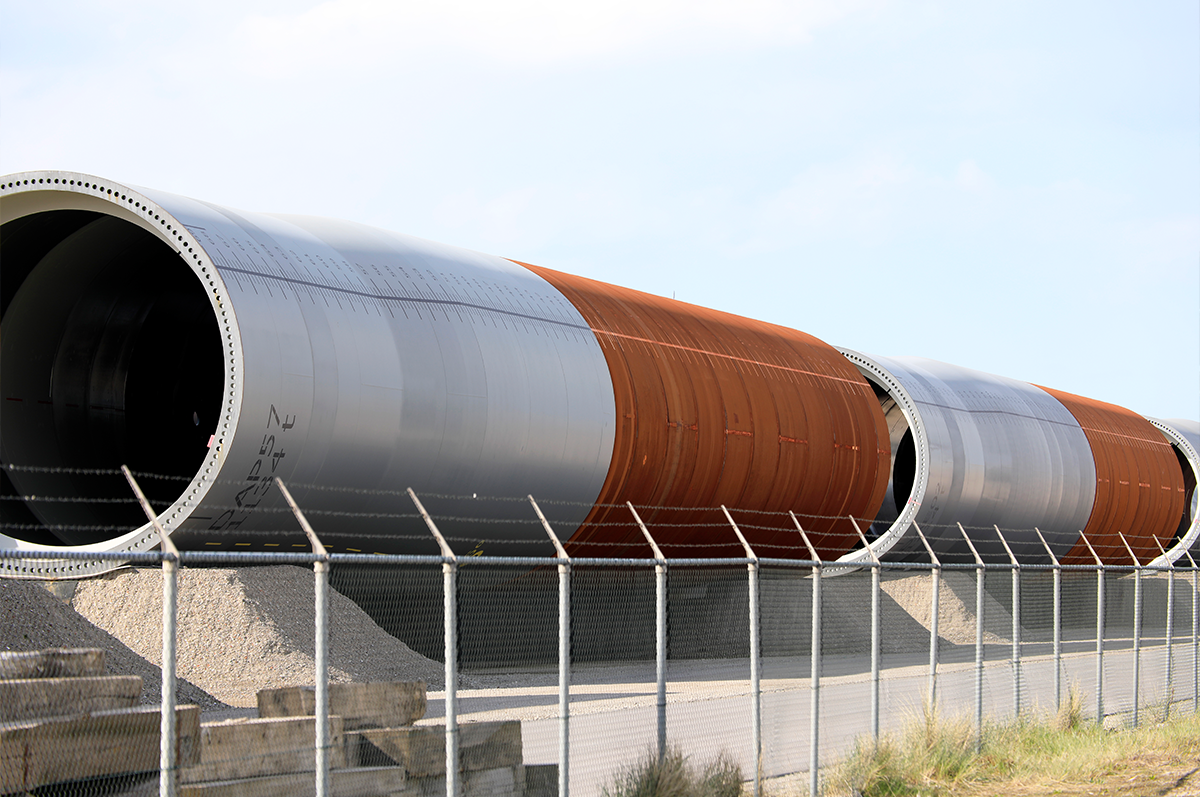

- 대형 파이프 구조물 (모노파일, 압력용기 등)의 완성품의 전체 길이 100m이상이며, 단위 can과 can을 계속해서 용접하여 길이를 키워간다.
- 소재를 회전시켜 가면서 can 연결부의 가공과 용접 시 소재를 회전시킬 때 자연적인 축 방향 이동량이 발생한다.
- 이 축 방향 이동량이 매우 크게 발생하게 되는데, 이는 용접결함에 치명적인 요인으로 작용하고 있다.
- 축 방향 이동량을 아래와 같이 제어함으로써 가공 및 용접성을 향상시킨다.
